పని సూత్రం aసర్క్యూట్ బ్రేకర్పర్యవేక్షణ, తీర్పు మరియు అమలు యొక్క ప్రధాన తర్కం చుట్టూ తిరుగుతుంది. దాని అంతర్నిర్మిత ట్రిప్పింగ్ మెకానిజం మరియు ఆర్క్ ఆర్పివేయడం వ్యవస్థ ద్వారా, ఇది సాధారణ సర్క్యూట్ స్విచింగ్ నియంత్రణను మరియు తప్పు సర్క్యూట్ల వేగవంతమైన డిస్కనెక్ట్ను సాధిస్తుంది. దీనిని రెండు భాగాలుగా విభజించవచ్చు: సాధారణ ఆపరేటింగ్ స్థితి మరియు తప్పు రక్షణ స్థితి. ఆర్క్ ఆర్పివేయడం వ్యవస్థ అనేది విశ్వసనీయమైన డిస్కనెక్ట్ను నిర్ధారించే కీలకమైన సహాయక భాగం.
సాధారణ ఆపరేటింగ్ స్థితి: సర్క్యూట్ కనెక్షన్ మరియు డిస్కనెక్ట్
మాన్యువల్/ఎలక్ట్రిక్ క్లోజింగ్: ఆపరేటర్ ఒక హ్యాండిల్ లేదా ఎలక్ట్రిక్ మెకానిజంను ఉపయోగించి సర్క్యూట్ బ్రేకర్ యొక్క కదిలే కాంటాక్ట్ను స్టేషనరీ కాంటాక్ట్ వైపుకు తరలించడానికి, పరిచయాన్ని ఏర్పరచడానికి మరియు సర్క్యూట్ను మూసివేయడానికి, సాధారణ పవర్ ట్రాన్స్మిషన్ను అనుమతిస్తుంది. మూసివేసిన తర్వాత, లాకింగ్ మెకానిజం మూసివేసిన స్థితిలో కదిలే పరిచయాన్ని పరిష్కరిస్తుంది, సర్క్యూట్ కొనసాగింపును నిర్వహిస్తుంది.
మాన్యువల్ డిస్కనెక్ట్: డిస్కనెక్ట్ హ్యాండిల్ లాగబడినప్పుడు, లాకింగ్ మెకానిజం అన్లాక్ అవుతుంది మరియు రిటర్న్ స్ప్రింగ్ యొక్క శక్తి కదిలే పరిచయాన్ని నిశ్చల పరిచయం నుండి వేరు చేస్తుంది, సర్క్యూట్ను విచ్ఛిన్నం చేస్తుంది. ఈ సమయంలో కరెంట్ తక్కువగా ఉంటే, పరిచయాల మధ్య ఉత్పత్తి చేయబడిన ఆర్క్ స్వయంగా ఆరిపోతుంది.
ఫాల్ట్ ప్రొటెక్షన్ స్టేట్: ఆటోమేటిక్ ట్రిప్పింగ్ మరియు సర్క్యూట్ డిస్కనెక్ట్
సర్క్యూట్ ఓవర్లోడ్, షార్ట్ సర్క్యూట్ లేదా అండర్ వోల్టేజ్ వంటి లోపాలను ఎదుర్కొన్నప్పుడు, అంతర్నిర్మిత ట్రిప్ యూనిట్ అన్లాక్ చేయడానికి లాకింగ్ మెకానిజంను ప్రేరేపిస్తుంది, ఆటోమేటిక్ ట్రిప్పింగ్ను సాధిస్తుంది. వేర్వేరు లోపాలు వేర్వేరు ట్రిప్పింగ్ సూత్రాలకు అనుగుణంగా ఉంటాయి:
ప్రధాన భాగం: బైమెటాలిక్ స్ట్రిప్ (గణనీయంగా భిన్నమైన ఉష్ణ విస్తరణ గుణకాలతో రెండు మెటల్ స్ట్రిప్స్తో కూడి ఉంటుంది).
వర్కింగ్ లాజిక్: సర్క్యూట్ ఓవర్లోడ్ అయినప్పుడు, కరెంట్ నిరంతరంగా రేట్ చేయబడిన విలువను మించిపోతుంది, దీని వలన ద్విలోహ స్ట్రిప్ వంగి మరియు వైకల్యం చెందుతుంది. వైకల్యం థ్రెషోల్డ్కు చేరుకున్నప్పుడు, అది అన్లాక్ చేయడానికి లాకింగ్ మెకానిజంను నెట్టివేస్తుంది మరియు కదిలే పరిచయం వసంత చర్యలో సర్క్యూట్ను డిస్కనెక్ట్ చేస్తుంది.
షార్ట్ సర్క్యూట్ రక్షణ (విద్యుదయస్కాంత ట్రిప్పింగ్ సూత్రం)
ప్రధాన భాగం: విద్యుదయస్కాంత కాయిల్ (ఇనుప కోర్ మీద గాయం).
వర్కింగ్ లాజిక్: షార్ట్ సర్క్యూట్ సంభవించినప్పుడు, కరెంట్ తక్షణమే రేట్ చేయబడిన విలువ కంటే పదుల లేదా వందల రెట్లు పెరుగుతుంది. విద్యుదయస్కాంత కాయిల్ బలమైన విద్యుదయస్కాంత శక్తిని ఉత్పత్తి చేస్తుంది, లాకింగ్ మెకానిజంను కొట్టడానికి ఐరన్ కోర్ను ఆకర్షిస్తుంది, తక్షణమే దాన్ని అన్లాక్ చేస్తుంది.
ఫీచర్లు: మిల్లీసెకండ్-స్థాయి వేగవంతమైన చర్య; చాలా తక్కువ సమయంలో సర్క్యూట్ను డిస్కనెక్ట్ చేయగలదు, పరికరాలకు ఆర్క్ డ్యామేజ్ను నివారించవచ్చు లేదా మంటలను కలిగించవచ్చు. అండర్ వోల్టేజ్/వోల్టేజ్ లాస్ ప్రొటెక్షన్ (అండర్ వోల్టేజ్ ట్రిప్ ప్రిన్సిపల్)
వర్కింగ్ లాజిక్: వోల్టేజ్ రేట్ చేయబడిన విలువలో దాదాపు 70% కంటే తక్కువగా పడిపోయినప్పుడు లేదా పూర్తిగా కోల్పోయినప్పుడు, ట్రిప్ కాయిల్ యొక్క విద్యుదయస్కాంత శక్తి అదృశ్యమవుతుంది మరియు ఐరన్ కోర్, స్ప్రింగ్ చర్యలో లాక్ని అన్లాక్ చేయడానికి ప్రేరేపిస్తుంది, తద్వారా సర్క్యూట్ డిస్కనెక్ట్ అవుతుంది.
ఫంక్షన్: తక్కువ వోల్టేజీ కారణంగా పరికరాలు పనిచేయకుండా మరియు దెబ్బతినకుండా నిరోధిస్తుంది మరియు పవర్ పునరుద్ధరించబడినప్పుడు ఆకస్మిక పరికరాలు ప్రారంభించడం వల్ల కలిగే భద్రతా ప్రమాదాలను కూడా నివారిస్తుంది.

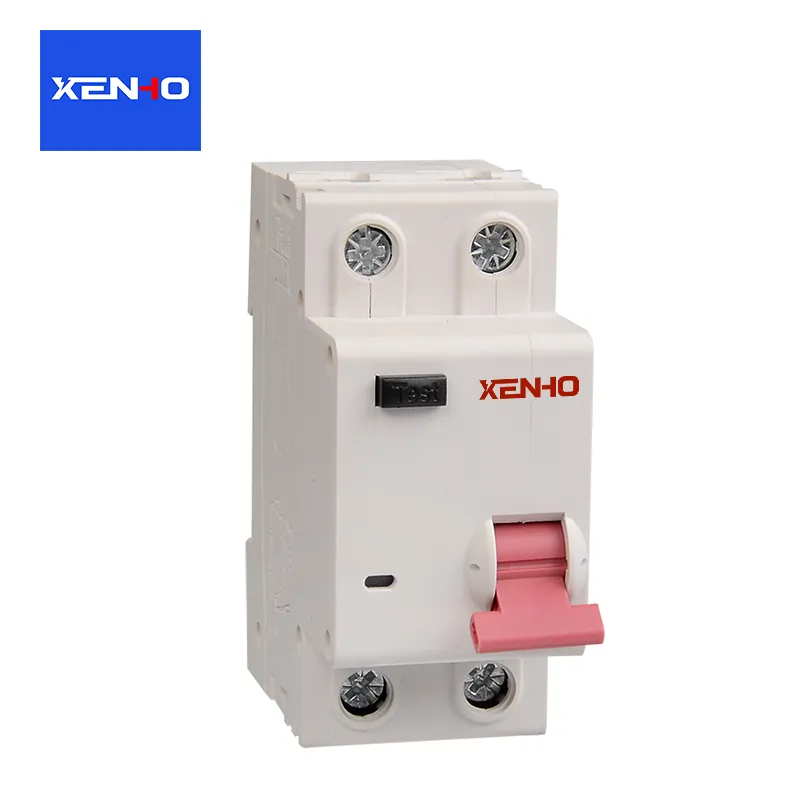

వర్కింగ్ లాజిక్: సాధారణ పరిస్థితుల్లో, ఫేజ్ లైన్ మరియు న్యూట్రల్ లైన్లోని కరెంట్ పరిమాణంలో సమానంగా ఉంటాయి మరియు దిశలో వ్యతిరేకం. ట్రాన్స్ఫార్మర్ కోర్లోని మాగ్నెటిక్ ఫ్లక్స్ ఒకదానికొకటి రద్దు చేసుకుంటుంది, ఫలితంగా ప్రేరేపిత కరెంట్ అవుట్పుట్ ఉండదు; లీకేజీ సంభవించినప్పుడు (ఒక వ్యక్తికి విద్యుత్ షాక్ వంటివి), కరెంట్లో కొంత భాగం భూమి గుండా ప్రవహిస్తుంది, దీని వలన రెండు-దశల కరెంట్లో అసమతుల్యత ఏర్పడుతుంది. ట్రాన్స్ఫార్మర్ ప్రేరేపిత సిగ్నల్ను ఉత్పత్తి చేస్తుంది, ట్రిప్ పరికరాన్ని ట్రిగ్గర్ చేస్తుంది.
ఫీచర్లు: తక్కువ ఆపరేటింగ్ థ్రెషోల్డ్ (సాధారణంగా 30mA), వ్యక్తిగత భద్రతకు ప్రాధాన్యతనిస్తుంది.
